平鎖扣系統

Tech-lok特易扣

Tech-lok特易扣 金屬板用簡單的折邊相互咬合，使用隱藏式的扣件和螺絲安裝，通常運用在墻面和坡度超過60°的屋面，此系統板型排布可以多樣化，不同方式的排布能夠表達出不同的美學形式。

系統特點：
1、三維彎弧特異造型易加工
2、自然循環通風構造，延長建筑使用壽命
3、無需化學嵌縫膠，免除污染及老化問題
4、結構簡潔、輕巧、安全、美觀、網格變化多樣

典型系統結構：

矩形平鎖扣系統

系統主要應用于面積較大的外墻，視覺效果非常明顯。如果使用光亮原鋅材料，面板在天然的碳酸鋅層產生過程中，會(huì )顯現特別的設計式樣，為確保質量和尺寸準確，面板可根據客戶要求進行定制。

	①水泥墻
	②保溫棉
	③壓型鋼板
	④找平鋼板
	⑤防水透氣膜
	⑥透風降噪網
	⑦矩形扣板

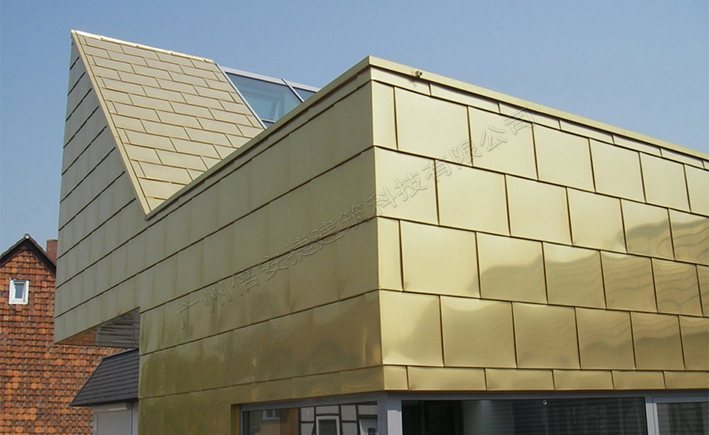

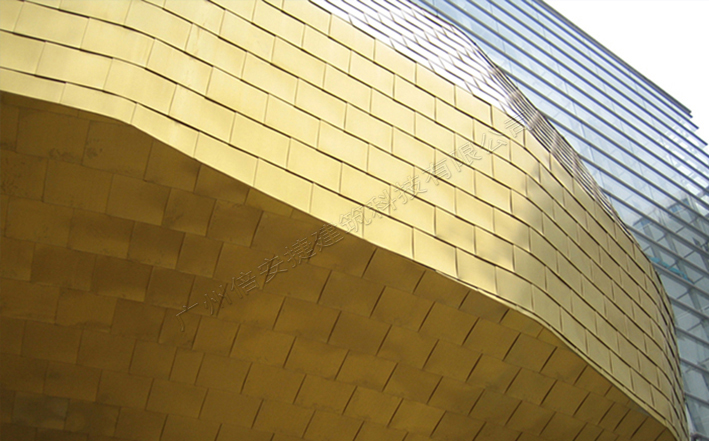

應用效果

菱形平鎖扣系統

系統包括方形和尖角菱形小鎖扣板，與傳統的板塊不同，他們的正面有凸邊緣，背面則有凹邊緣，可以形成板塊接口，菱形平鎖扣板面積小，能靈活適用于各種設計方案，并可構造出復雜的幾何造型的外墻面，如可以在不破壞整體設計的情況下，封蓋屋頂窗、煙囪或屋頂緣。

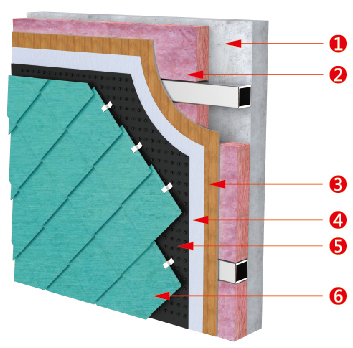

	①水泥墻
	②保溫棉
	③木板
	④防水透氣膜
	⑤ 排水板
	⑥菱形扣板

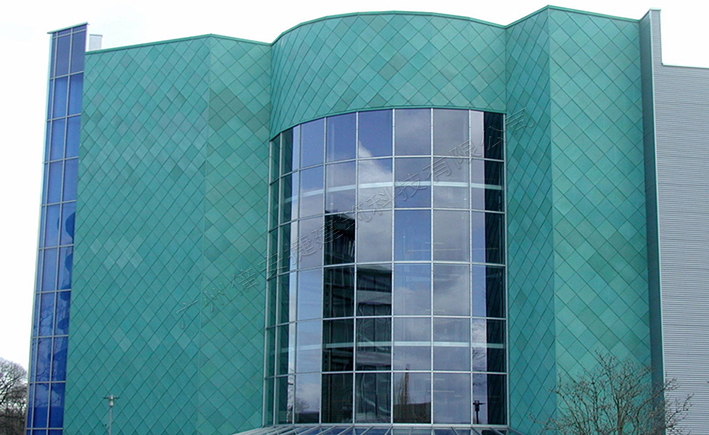

應用效果

常規板型、材料及厚度

矩形板

	常用厚度：0.7mm、0.8mm、1.0mm
	常用寬度：400mm、500mm、600mm
	常用材料：鈦鋅、TECU銅、鋁鎂錳、不銹鋼
	適用環境：坡度≥30°的大面積平面                   通常情況下需要鋪設防水材料

菱形板

	常用厚度：0.7mm、0.8mm
	常用寬度：200mm、300mm、400mm
	常用材料：鈦鋅、TECU銅、鋁鎂錳、不銹鋼
	適用環境：坡度≥30°的雙曲面（錐面、球面）                   通常情況下需要鋪設防水材料

六邊板

	常用厚度：0.7mm、0.8mm
	常用寬度：200mm、300mm、400mm
	常用材料：鈦鋅、TECU銅、鋁鎂錳、不銹鋼
	適用環境：坡度≥30°的雙曲面（錐面、球面）                   通常情況下需要鋪設防水材料

梯形板

	常用厚度：0.7mm、0.8mm、1.0mm
	常用寬度：200mm、300mm、400mm
	常用材料：鈦鋅、TECU銅、鋁鎂錳、不銹鋼
	適用環境：坡度≥30°的雙曲面（錐面、球面）                    通常情況下需要鋪設防水材料
